| 加工定制：是 | 品牌：杭滔 | 型号：TZ |
| 外形尺寸：见说明mm | 重量：0.1t | 种类：拉丝机 |
| 别名：拉直机 | 用途：成型 | 电动机功率：1kw |
| 规格：见说明 |

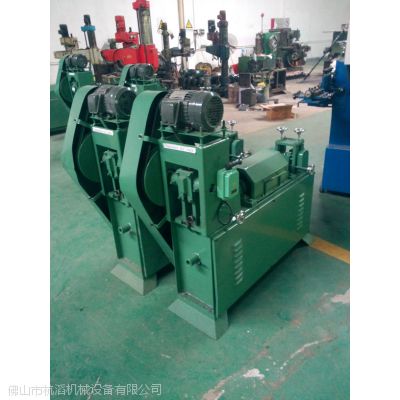

江苏高速钢丝调直机
电机功率：0.55kw×2
线径：1-2.5mm
定尺长度：850mm
调直轴转速：1946.5 r/min
调直效率：20m/min
整机尺寸：590mm×350mm×860mm
整机重量：136kg
型号 | 线径 mm | 定尺长度 mm | 调直抽转速 r/min | 调直效率 m/min | 电机功率 kw | 整机尺寸 mm |
1-1.8自动调直机 | 1-1.8 | 850 | 1946.5 | 40-50 | 0.55×2 | 2000×290×860 |
1-2.5自动调直机 | 1-2.5 | 850 | 1946.5 | 20 | 0.55×2 | 590×350×860 |
2.5-5自动调直机 | 2.5-5 | 2000 | 1866.7 | 20 | 0.55/1.5 | 1110×390×1140 |
5-9自动调直机 | 5-9 | 2000 | 2400 | 20 | 1.5/5.5 | 1410×540×1300 |
9-12自动调直机 | 9-12 | 3000 | 2400 | 20 | 2.2/7.5 | 2000×575×1300 |
铜铝管自动调直机 | 4-16 | 定制 | 定制 | 45-60 | 1.87 | 2200×600×1400 |
以上参数仅供参考。超出上规格要求，可接受专机定造，可订做方、扁（六角线）异形调直切断机。 | ||||||
1、调直机由机架、调直机构、进给机构、切断机构、直线枪及线架等部分组成。
调直部分由调直轴、调直压块和两端轴承座构成，完成对线材的调直工作。其动力为安装在机架下部的电动机，通过三角胶带带动调直轴高速旋转。
2、调直装置与切断装置分属各自电机传动，互不干涉，前后两组送线机构可***送线的平稳，两个电机均安装在机器的底部，更能增加机器的稳定。
3、送线轮＼切刀等采用优异合金钢，并通过真空处理，使其具有耐磨性，使用寿命延长。调直压块采用铸铁合金塑料王等；轴类全部采用４０ＣＲ或４５＃钢，并经调质处理，齿轮则全部采用锻坯，经调质及齿面高频淬火，硬度高达ＨＲＣ５５－５８度。适用于镀锌线、粉抽线、水抽线及不锈钢线，可***线表面无伤痕。
4、下料长度可任意调节，误差小，配合高硬度的上下切刀，使切口更好。
本机广泛适用于圆或扁的铁线、不锈钢线、镀锌线、铝线、水粉线等金属线材的拉直切断。
1、安装：安装时需将主机及线架放置水平，***安放平稳，无晃动现象。长轴和直线枪安装后需调整水平，使直线枪线槽与主机进线孔中心线在同一直线上。
2、调试：试车前，对各运转部件进行清洗，然后对导套内孔及其它部分按润滑要求润滑。试车时，***行空运转试验，试验时控制电机正反运转，检查各部分是否运转正常，有无异常噪音。确定可靠后可以开始调试线材，通过调整压块和定长镶条，分别***直线度和所需长度，达到要求后方可开始工作。
